隨著 AI 芯片、HBM 高帶寬內存、FC-BGA 封裝快速迭代，作為核心介質基材的 ABF 載板，正朝著更小線寬、超細互連、更高 IO 密度方向演進。傳統加工工藝逐漸遇到精度瓶頸，激光精加工與激光植球兩項激光工藝協同發力，成為高階 ABF 載板制造的關鍵技術路線。

 一、ABF 載板：高端芯片封裝的 “地基”

ABF（Ajinomoto Build-up Film，味之素積層膜），是 FC-BGA 載板最主流的積層介質材料。樹脂基體搭配精細無機填料，具備低介電損耗、高尺寸穩定性、超薄可壓合等優勢，是 AI GPU、高性能 CPU、HBM 配套中介層的核心載體。

ABF 載板制造最大難點：要在超薄樹脂層上實現微米級微盲孔、精細 RDL 線路，還要完成芯片與載板之間高密度凸點互連。傳統鉆孔、蝕刻工藝，在 20μm 以下微結構、超細間距場景下，極易出現殘膠、熱損傷、毛刺、凸點、碳化、一致性差等問題。激光加工憑借非接觸、高精度、可控熱輸入的特點，很好匹配 ABF 材料特性。

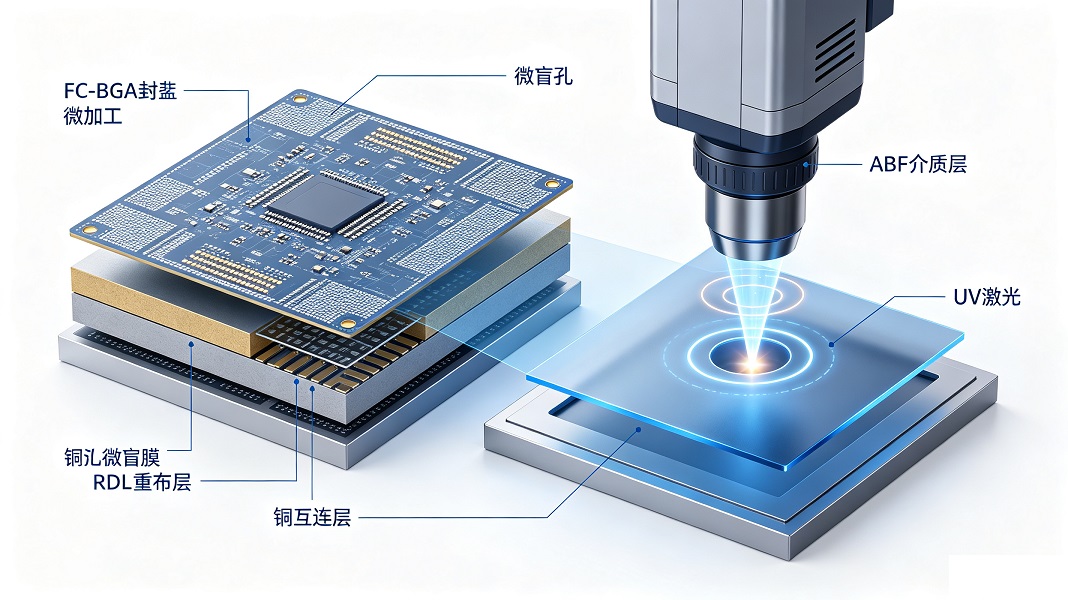

 二、激光精加工：塑造 ABF 載板內部微互連結構

激光精加工是 ABF 載板成型階段的核心工藝，主流分為 355nm 紫外納秒激光、超快皮秒 / 飛秒激光，不同激光對應不同加工場景。

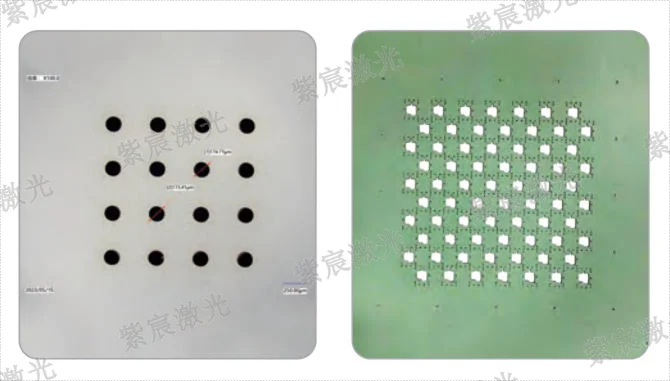

1. 微盲孔激光鉆孔（核心工序）

微盲孔實現載板上下銅層互連。355nm 紫外納秒激光是當前量產主力，可直接燒蝕表層銅箔與 ABF 介質，制備 20~50μm 微盲孔；相比 CO?激光，無需提前銅開窗，熱影響更小。

面對下一代 HBM 所需＜20μm 超微孔，皮秒 / 飛秒超快激光采用冷燒蝕機制，幾乎無碳化、孔壁粗糙度更低，規避 ABF 樹脂受熱分解產生碳渣，避免后續電鍍失效。

加工痛點：ABF 樹脂熱敏感，能量窗口窄。參數不當會造成孔底殘膠、孔壁碳化、底層銅箔燒蝕。行業普遍采用多脈沖漸進分層燒蝕，搭配等離子 + 化學除膠渣工藝，保障填孔可靠性。

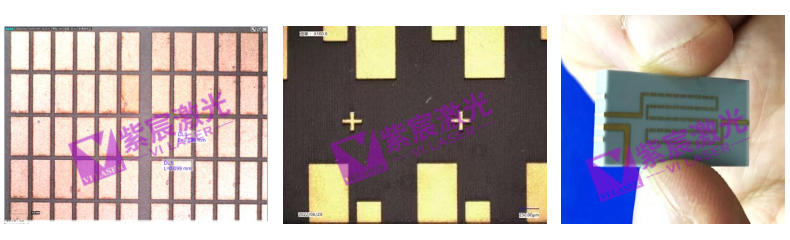

2. 精細圖形修形與表面處理

激光可對 ABF 介質層做選擇性燒蝕，加工 RDL 隔離槽、去除壓合溢膠，對短路缺陷做局部修補；也可調控 ABF 表面粗糙度，提升銅種子層附著力。不用于大面積 RDL 量產光刻，更多用于小批量打樣、局部缺陷修復。

3. 精密外形與腔體加工

替代機械銑切完成單顆載板輪廓、定位孔、芯片腔體加工。無刀具擠壓，不會讓軟性 ABF 樹脂產生毛刺、分層，超薄載板變形量更小，適合異形、小尺寸高精度載板。

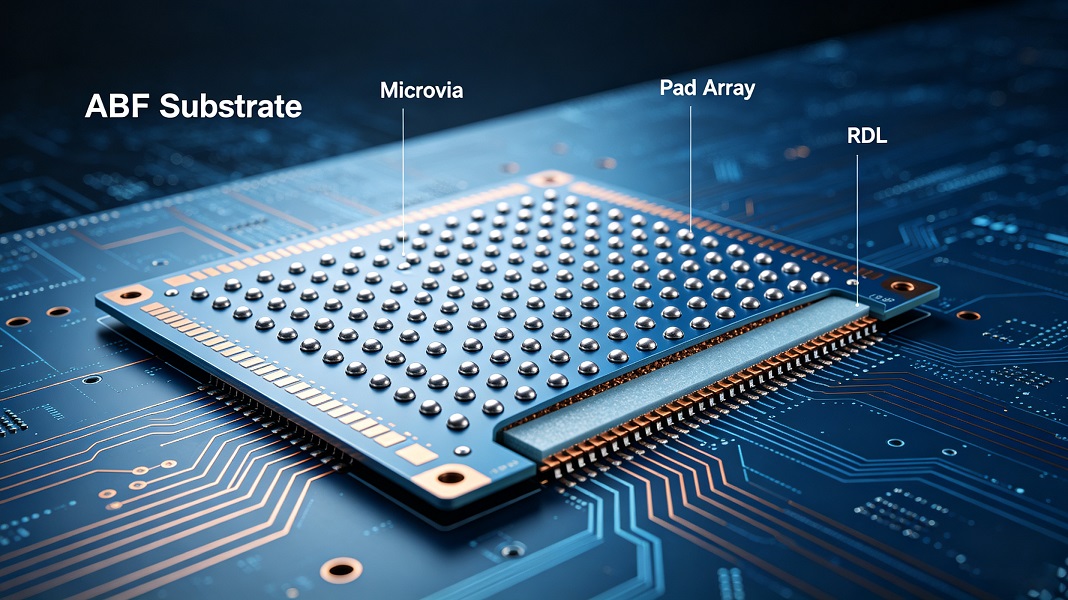

三、激光植球：ABF 載板微米級凸點互連方案

完成載板本體加工后，激光植球負責在 ABF 載板焊盤上制備微米級錫球凸點，建立芯片與載板之間的電氣連接，是 FC-BGA 封裝的關鍵后端工藝。

激光植球原理

依靠激光能量瞬時熔化錫球，精準轉移并焊接到 ABF 載板的焊盤上；屬于單點非接觸式植球，無需鋼網，規避傳統鋼網印刷植球的錫膏坍塌、橋連及焊后助焊劑清洗難題。

在 ABF 載板上的核心優勢

1. 適配超細間距焊盤

可支持小直徑錫球，滿足高階 ABF 載板高密度 IO 布局，解決窄間距下錫膏橋連的行業痛點。

2. 熱輸入可控，保護 ABF 基材

激光能量集中在錫球局部，作用時間極短，不會大面積加熱 ABF 樹脂，避免載板翹曲、介質層受熱分層。

3. 凸點一致性高，良率可控

單顆錫球獨立供給，球徑均勻，可單獨補球；適合小批量、多品種 ABF 載板打樣，也可導入中批量量產。

4. 兼容多種焊盤表面處理

適配 ENEPIG、沉金等 ABF 載板常見焊盤表面工藝，焊點浸潤穩定。

四、激光精加工 + 激光植球：全鏈路協同價值

整套工藝組合覆蓋 ABF 載板從內層微結構加工，到外層凸點制備的環節：

1. 激光精加工打造可靠的微盲孔與 RDL 線路，保障載板內部層間導通；

2. 激光植球完成載板外部高密度凸點制備，實現芯片與載板互連；

3. 兩套工藝均為非接觸加工，熱影響可控，共同適配 ABF 熱敏樹脂材料；

4. 特別適合 AI 芯片、HBM 配套高階 FC-BGA 載板研發打樣，逐步向量產落地。

五、總結

AI 算力需求持續拉動 IC 載板技術迭代，ABF 載板向著更小孔徑、更密凸點持續演進。激光精加工解決載板介質層微米結構成型難題，激光植球突破高密度凸點互連瓶頸。隨著超快激光設備成熟、激光植球設備產能提升，二者結合將成為高階 ABF 載板封裝制造的重要技術方向，支撐下一代高性能芯片落地。
